进口电动阀门的调试


发布时间:2020-08-14 14:49:45


进口电动阀门在制造厂家出厂时已经对电动装置的转矩控制机构和行程控制机构进了设置,一般可不必调整。如阀门更换电动装置或维修后应重新对其进行调试,调试一般步骤如下。

1.准备工作

电动装置安装工作完成后,将手动、电动切换机构,切换到手动侧,用手轮操作开启和关闭阀门,检查电动装置和阀门的启闭方向是否一致,手动操作阀门时应灵活,无卡阻现象,开度指示器的示值变化应与手动操作方向一致,并保持同步,最后将阀门操作到中间位置。
2.选择阀门的定位方式

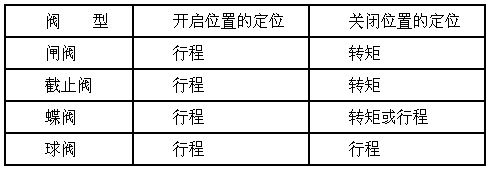

常用阀门开启和关闭位置的定位方式见表1。

3.电动操作

接通电源,用电动操作使电动装置向开阀和关阀方向运转,这时手动、电动切换机构应能自动切换到电动侧,动作应灵敏可靠。同时检查电动装置的旋转方向应与操作方向一致,即按开方向按钮,应确认阀门是向开方向运转;按关方向按钮,应确认阀门是向关方向运转。如不一致,则应将电动机三相线中的任意两相对换。电动装置电动操作时应工作平稳,无异常声音,拨动相应的行程开关或转矩开关,应能正确地切断控制电路,使电动机停止,拨动开阀方向的行程开关和转矩开关,能切断开阀方向的控制电路;拨动关阀方向的行程开关和转矩开关,能切断关阀方向的控制电路。
进口电动阀调试

4.行程控制机构的调整

行程控制机构的调整如图7-17所示。对于计数式的行程控制机构可按“开”、“关”两方向各自整定的方法进行调整整定。
5.转矩限制机构的调整

转矩限制机构如图7-18所示。采用蜗杆轴向窜动原理的转矩限制机构的调整如下。

转矩限制机构能控制阀门“开”、“关”转矩的大小,可用起子分别转动“开”刻度牌和“关”刻度牌中的小轴来实现,刻度牌上标有刻度,其刻度数字越大,转矩值越大。调整时,关向转矩由小往大的方向用电动关闭阀门逐步调试,同时调整开向转矩,以使阀门关闭后,电动能打开,直到调整到符合要求为止。

6.其他机构的调整

需要调整的辅助部件有位置指示器、阀位远传装置和附加行程开关。
7.试运行

用电动操作阀门反复开启和关闭,检查电动阀门的工作情况,在开启和关闭时,行程或转矩开关动作应正确可靠。
